TERMOSTATO AMBIENTE FANTINI COSMI C60
TERMOSTATO ELETTRONICO CON SENSORE NTC
Il termostato ambiente elettronico modello C60 di Fantini Cosmi è progettato per il controllo di impianti di riscaldamento e condizionamento, adatto all’uso in abitazioni e uffici. Alimentato a 230 V a 50 Hz, il dispositivo consente il comando diretto di pompe di circolazione, bruciatori e sistemi di condizionamento tramite un contatto in commutazione con portata di 6(1,5) A a 250 Vca. La scala di regolazione della temperatura varia da 6 a 30 °C, con un differenziale di 0,5 K riferito a un gradiente termico di 4 K/h, garantendo così una regolazione precisa e sensibile grazie al sensore NTC integrato. Il termostato dispone di un commutatore a tre posizioni per selezionare la modalità di funzionamento: estate, inverno o spegnimento completo (OFF). In modalità inverno, all’aumento della temperatura, il dispositivo apre il contatto fra i morsetti 3-1 e chiude quello fra 3-2, mentre il morsetto 2 resta libero per usi di segnalazione o allarmi. Un LED rosso segnala l’intervento del relè, indicando la richiesta di calore o di raffreddamento a seconda della modalità selezionata. Il C60 presenta grado di protezione IP20, doppio isolamento e conformità alle norme EN 60730-1, assicurando standard di sicurezza e affidabilità. L’installazione può avvenire a parete o su scatola da incasso a 3 moduli o scatola tonda, facilitando l’integrazione in diversi ambienti. Questo termostato ambiente con tecnologia elettronica è caratterizzato dalla microdisconnessione, tensione d’impulso di 4000 V e basso consumo pari a 1 VA, rendendolo un componente durevole e affidabile per la gestione precisa della temperatura interna.
Il termostato ambiente C60 è progettato per il comando diretto di impianti di riscaldamento e condizionamento in ambienti sia domestici che lavorativi, garantendo una regolazione precisa della temperatura grazie a un sensore NTC e a un basso differenziale termico di 0,5 K. Questo basso differenziale rende il dispositivo altamente sensibile, migliorando la gestione della temperatura ambiente. Il prodotto è alimentato a 230 V con un consumo di soli 1 VA e dispone di un contatto in commutazione libero da tensione con microdisconnessione, caratteristica che contribuisce alla sicurezza dell’impianto. La presenza di un commutatore a tre posizioni (ESTATE, INVERNO, OFF) consente un utilizzo flessibile adattato ai diversi periodi dell’anno o allo spegnimento completo dell’impianto. Inoltre, un LED rosso segnala in modo chiaro l’attivazione del relè, offrendo un evidente feedback visivo sull’intervento. Il C60 è conforme alle norme EN 60730-1 e parti seconde, assicurando la conformità normativa e la sicurezza d’uso. Il grado di protezione IP20 e il doppio isolamento elettrico contribuiscono a una maggiore sicurezza e affidabilità nel funzionamento. Infine, la possibilità di montaggio a parete o su scatola da incasso a 3 moduli o scatola tonda ne facilita l’installazione in diverse tipologie di impianto.

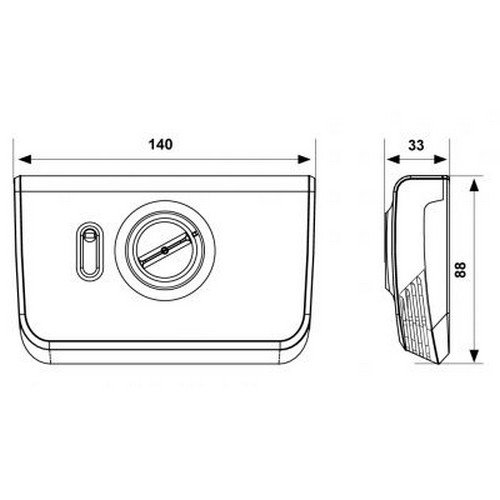

● Montaggio a parete o su scatola da incasso a 3 moduli o scatola tonda.
● Alimentazione elettrica: 230 V - 50 Hz.
● Consumo elettrico: 1 VA.
● Grado di protezione IP20.
● Contatti con portata 6(1,5) A 250 Vca.
● Collegamenti elettrici con microdisconnessione (1B) e contatto in commutazione libero da tensione, con tensione d’impulso di 4000 V.
● Elemento sensibile con sensore NTC integrato.
● Regolazione temperatura tramite scala da 6 a 30 °C.
● Differenziale termico di 0,5 K riferito a un gradiente termico di 4 K/h.
● Possibilità di selezionare modalità di funzionamento tramite commutatore a tre posizioni: ESTATE (condizionamento), INVERNO (riscaldamento), OFF (spegnimento impianto).
● Il LED rosso segnala l’intervento del relè, in base alla modalità selezionata (richiesta calore o raffreddamento).
● Durante modalità INVERNO, all’aumento della temperatura apre il circuito 3-1 e chiude il circuito 3-2, il morsetto 2 è libero per segnalazioni o allarmi.
● Grado di inquinamento previsto: 2.
● Doppio isolamento per sicurezza elettrica.
● Il termostato è conforme alle norme EN 60730-1 e parti seconde.
● Modalità d’uso e configurazione
– Il termostato C60 è alimentato a 230 V 50 Hz ed è adatto per il comando diretto di pompe di circolazione, bruciatori e impianti di condizionamento.
– Può essere montato a parete o su scatola da incasso a 3 moduli o scatola tonda.
– La scala di regolazione della temperatura varia da 6 a 30 °C, con un differenziale di 0,5 K.
– Il termostato dispone di un commutatore con tre posizioni: ESTATE (per impianti di condizionamento), INVERNO (per impianti di riscaldamento) e OFF (spegnimento completo).
– Il LED rosso indica l’intervento del relé, segnalando la richiesta di calore in modalità INVERNO o di raffreddamento in modalità ESTATE.
– Il sensore di temperatura è di tipo NTC.
● Cura e pulizia
– Il documento non riporta indicazioni specifiche sulle procedure di pulizia o cura del termostato C60.
● Frequenza e requisiti di manutenzione
– Non sono indicate nel manuale frequenze o procedure specifiche di manutenzione periodica per il C60.
● Strumenti o materiali richiesti
– Non sono specificati strumenti o materiali particolari per la manutenzione o l’uso del termostato.
● Condizioni di garanzia e limiti d’uso
– Il termostato è conforme alle normative EN 60730-1 e parti seconde.
– È previsto un grado di protezione IP20 e un grado di inquinamento 2.
– L’intervallo di temperatura ammissibile per il corpo del termostato è da -10 a 50 °C.
– Il contatto ha una portata di 6(1,5) A a 250 Vca.
– È indicato che un uso improprio, modifiche non autorizzate o interventi tecnici non conformi possono influire sulle condizioni di garanzia, anche se non sono riportati dettagli specifici.
1. Verificare che il commutatore sia impostato correttamente in base alla stagione: posizione INVERNO per riscaldamento, ESTATE per condizionamento, OFF per spegnere completamente l'impianto.
2. Controllare la presenza del LED rosso di segnalazione: il LED deve accendersi per indicare l’intervento relé e la richiesta di calore (posizione INVERNO) o di raffreddamento (posizione ESTATE).
3. Se l’impianto non si avvia, verificare il corretto collegamento elettrico ai morsetti 1, 2 e 3; in particolare, il funzionamento invernale prevede l’apertura del contatto 3-1 e la chiusura del contatto 3-2.
4. Utilizzare un multimetro per misurare la tensione di alimentazione ai terminali, verificando che sia di 230 V - 50 Hz e che il contatto libero da tensione commuti correttamente con carico massimo di 6(1,5)A 250 Vca.
5. Controllare la temperatura ambiente sul termostato e la scala di regolazione compresa tra 6 ÷ 30 °C, assicurandosi che il sensore NTC rilevi correttamente e che il corpo del termostato lavori entro la temperatura ammissibile di -10 ÷ 50 °C.
6. Effettuare ispezioni preventive per accertare che non vi siano danni ai componenti, considerando il grado di protezione IP20 e la necessità di evitare ambienti ad alta umidità o polvere eccessiva.
7. In caso di malfunzionamenti persistenti, scollegare l’alimentazione 230 V e procedere con la sostituzione o la verifica del sensore NTC, controllando l’integrità del microinterruttore interno e il corretto isolamento.
8. Assicurare l’interruzione di alimentazione e la depressurizzazione dell’impianto prima di qualsiasi intervento di manutenzione o riparazione per garantire la sicurezza operativa.
9. In presenza di anomalie non risolvibili con le verifiche sopra indicate, contattare l’assistenza tecnica qualificata per controlli approfonditi e la sostituzione del termostato.
- Alimentazione a 230 V-50 Hz;
- Consumo di 1 VA;
- Tensione d'impulso di 4000 V;
- Contatto in commutazione libero da tensione;
- Scala di regolazione della temperatura da 6 a 30 °C;
- Differenziale di 0,5 K;
- Temperatura ammissibile corpo da -10 a 50 °C;
- Grado di protezione IP20;
- Montaggio possibile a parete o su scatola da incasso a 3 moduli o scatola tonda;
- Sensore NTC integrato per il funzionamento;
- Commutatore per modalità estate, inverno, off;
- LED rosso di segnalazione intervento relé;
- Conforme alle norme EN 60730-1 e parti seconde;
- Doppio isolamento.
Codice prodotto: C60
